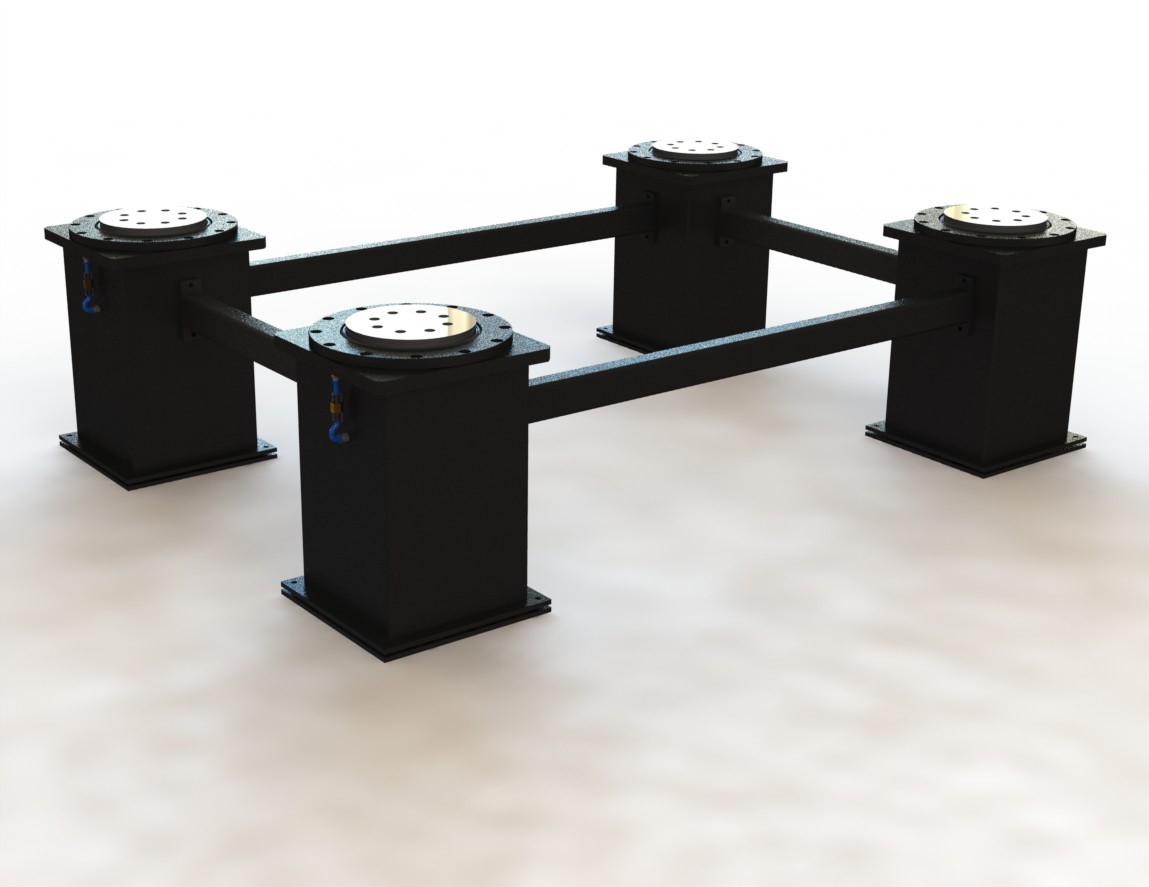

大阻尼气浮型隔振器 ZDT-Z系列
▪ 外置调节阻尼器，可根据现场环境设定阻尼，降低共振风险
▪ 超薄气囊，降低自身刚度对系统固有频率的影响
▪ 高精密气动控制系统，灵敏、快速、安全、稳定
▪ 自动调平,承载能力大
▪ 可选择配套安装脚轮
隔振支撑采用超薄复合材料气囊、带附加扩散口的多小孔准层流阻尼技术，隔振性能良好,系统稳定。自动水平，自动充气，静音空气压缩机气源、噪声低。 对有微振动能量的设备配备的隔振器；能安装此种隔振器的设备自身振动能量要低，可水平向慢速移动的条件下使用；隔振器的特点：阻尼大、振动衰减周期很短。
应用领域：
显微镜、医疗生物
光路测试、光学测量
激光扫描、激光干涉
光谱实验、精密检测
集成电子、光栅刻录机
三坐标机等检测设备
对振动要求非常高的仪器设备
性能指标：
|
固有频率 |
垂直：1.0～2.5Hz 水平：1.5～3.0Hz |
|
隔振效率 |
垂直：5Hz时：80～86% ；10Hz时：84～92% 水平：5Hz时：76～84% ；10Hz时：82～90% |
|
隔振方式 |
空气弹簧 |
|
调平方式 |
自动调平 |
|
阻尼方式 |
多小孔空气阻尼 |
|
工作压力 |
0.2～0.4MPa |
|
重复定位精度 |
±0.1mm |
|
调节高度 |
±10mm |
|
恢复时间 |
＜2s |
|
脚轮 |
可选择安装脚轮 |
平台编号：
例如：ZDT-B-024012-J代表配有摆杆气浮隔振器用于2.4m×1.2m的台板下；在后面加J，代表产品加脚轮。
注：隔振器总高度不能小于0.4m！
标准规格：
|
型号 |
垂直固有频率 |
水平固有频率 |
载荷 |
形状 |
|
ZDT-Z200 |
1.5～2.5Hz |
1.8～3.0Hz |
300～500kg/只 |
方形 |
标准尺寸：
|
规格 |
配用台板尺寸（mm） |
隔振器形状尺寸 |
隔振器数量 |
高度（mm） |
|
010008 |
1000×800 |
□200 |
4 |
700 |
|
012009 |
1200×900 |
□200 |
4 |
700 |
|
015009 |
1500×900 |
□200 |
4 |
650 |
|
015010 |
1500×1000 |
□200 |
4 |
650 |
|
018010 |
1800×1000 |
□200 |
4 |
650 |
|
020010 |
2000×1000 |
□200 |
4 |
650 |
|
012012 |
1200×1200 |
□200 |
4 |
700 |
|
015012 |
1500×1200 |
□200 |
4 |
650 |
|
018012 |
1800×1200 |
□200 |
4 |
600 |
|
020012 |
2000×1200 |
□200 |
4 |
600 |
|
024012 |
2400×1200 |
□200 |
4 |
600 |
|
030012 |
3000×1200 |
□200 |
6 |
550 |
|
035012 |
3500×1200 |
□200 |
6 |
550 |
|
015015 |
1500×1500 |
□200 |
4 |
600 |
|
018015 |
1800×1500 |
□200 |
4 |
600 |
|
020015 |
2000×1500 |
□200 |
4 |
600 |
|
024015 |
2400×1500 |
□200 |
4 |
600 |
|
030015 |
3000×1500 |
□200 |
6 |
550 |
|
035015 |
3500×1500 |
□200 |
6 |
500 |
